Фермы по технологии MiTek.

Mitek – это ставшее нарицательным, название американской компании, поставщика технологии по проектированию и производству деревянных ферм на запатентованных соединительных элементах - металлических зубчатых пластинах.

Деревянные фермы, изготовленные по технологии Mitek применяются в кровельных каркасах при строительстве частных домов, зданий промышленного и сельскохозяйственного назначения, а также для производства стеновых панелей, ферм портального типа, ферм перекрытия, а также в изготовлении формообразующих каркасов для опалубок бетонных конструкций.

Три основных элемента комплексного инженерного решения по технологии Mitek:

  • Проектирование в программном обеспечении Mitek. Используется для быстрого и точного проектирования ферм с учетом всех нагрузок, которые будут воздействовать на конструкцию: снег, ветер, вес покрытия, характеристичные временные нагрузки (например, от веса людей). Также программа учитывает комбинации нагрузок и выбирает для расчета самую экстремальную.
  • Высокая точность нарезки деревянных элементов с помощью оборудования Mitek.
  • Надёжное соединение на металлических зубчатых пластинах MiTek, которые запрессовываются в ферму.

Соответствие государственным нормам

Процесс проектирования конструкций обязательно происходит в соответствии с государственными строительными нормами и стандартами Украины. Обязательно учитываются нагрузки согласно последним изданным ДБН – державним будівельним нормам.



Из чего состоит деревянная ферма Mitek?

Проектирование

Каждая конструкция ответственно проектируется в программном комплексе от компании Mitek, на момент написания статьи самым современным комплексом является PAMIR. Наши инженеры имеют сертификаты проектирования в системе Pamir, и используют лицензированную программу. В ней в процессе проектирования выполняют расчет на прочность, прогиб и устойчивость конструкции, производят раскрой элементов из дерева, а также подбирают размер и положение пластины индивидуально для каждого узла.

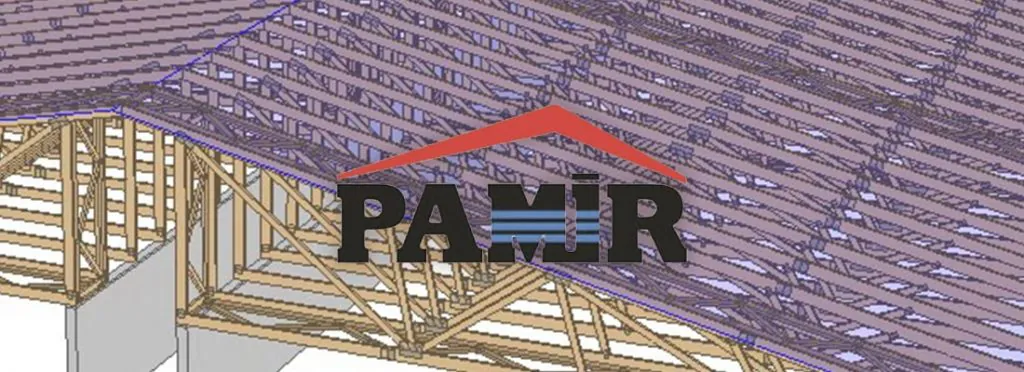

Программа Mitek Pamir, Памир - расчетная программа для проектирования деревянных ферм

Древесина.

На нашем производстве стропильные фермы изготавливают из древесины хвойных пород (сосны или ели), класса С22 согласно EN 14081-1:2005 с влажностью ±20%.

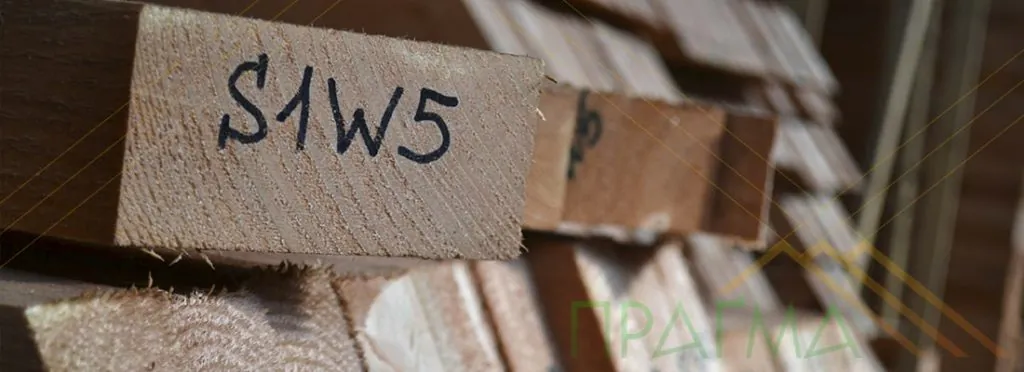

Брус для деревянных ферм Mitek Прагма

Пластины.

Запатентованные зубчатые пластины (гвоздевые пластины) MiTek изготавливаются из оцинкованной стали либо из нержавеющего сплава (последние для сооружений с особо агрессивной средой), имеют множество типоразмеров в зависимости от ширины и длины пластины, и разную маркировку, которая несет в себе информацию о назначении пластины (для запрессовки или для монтажного узла), о толщине стали и длине выштампованных зубьев.

В производстве компанией «Прагма» используются такие типы металлических зубчатых пластин

Тип пластины (маркировка)

Толщина металла

Длина «зуба» (шипа)

T150

1,5 мм

15 мм

M14

2 мм

20 мм

M16

1,5 мм

15 мм

FSP14 (для укрупненной сборки)

2 мм

20 мм

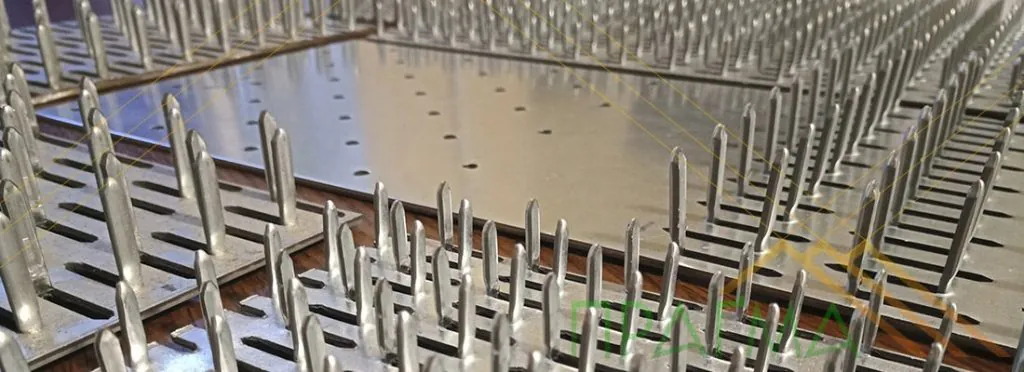

пластины Mitek, металлические зубчатые пластины



Производство

  1. Деревянный брус распиливается на заготовки согласно чертежам;
  2. Деревянные заготовки (элементы фермы) пропитываются в ёмкости с раствором антисептика;
  3. Пропитанные и высушенные элементы раскладываются на магнитных столах Mitek и фиксируются в проектном положении;
  4. В узлах будущей фермы кладутся металлические зубчатые пластины, и вдавливаются с помощью гидравлического С-пресса;
  5. Готовые фермы связываются пачками для безопасной транспортировки на объект.
Фиксация деревянной заготовки на магнитном столе Mitek Pragma Опрессовка пластин Mitek с помощью С-пресса



Зачем нужны пластины Mitek?

Соединение выполненное на пластине Mitek напоминает множество гвоздей вдавленных в волокна древесины. При этом такой способ крепежа намного надёжнее клея или гвоздевых соединений. Узел деревянной фермы опрессован с двух сторон, а зубья пластины плотно входят в волокна древесины и соединение становится неразборным. Деревянные детали крепко зафиксированы в проектном положении, и не имеют смещений, потому точно передают усилия, возникающие от нагрузок. Эта особенность технологии позволяет производить сращивание древесины в случае недостаточной естественной длины доски.



Чертежи

Вместе с комплектом деревянных ферм заказчик получает монтажные чертежи, в которых подробно описаны схемы установки ферм с трехмерными моделями и спецификации элементов, показаны узлы с точным пояснением, как и где использовать крепеж, который также идет в комплекте поставки.



Преимущества технологии Mitek

  • Мансардная ферма. Крыша+потолок или мансарда+потолок - два в одном. Технология Mitek дает возможность делать фермы, которые представляют собой конструкцию крыши с чердачным помещением, и потолок для помещения снизу;
Мансардная деревянная ферма Mitek Мансарда из деревянных ферм Mitek
  • Экономия времени при монтаже благодаря готовым конструкциям;
  • Расширение сезона строительства - возможность сборки зимой;

Монтаж деревянных ферм Mitek зимой

  • Экологичность материала. В сооружениях из дерева человек чувствует себя естественно и комфортно;
  • Точные размеры всех элементов устраняют несоответствия на строительной площадке, ускоряют монтаж и обеспечивают точные плоскости крыши, и как следствие ровные поверхности очень помогают при укладке кровельных материалов;
  • Фермы сравнительно легкие, что дает измеримую экономию в несущих конструкциях здания;
  • Можно изготавливать различные каркасы высокой точности, к примеру формообразующие элементы для опалубки;
  • Полная конструкторская документация и 3D визуализации каркасов крыши перед реализацией исключают любые сомнения и дают уверенность в окончательном эффекте. Кроме того, заказчик получает проект конструкции крыши, составляющую архитектурного проекта для получения разрешения на строительство;
  • Фермы для перекрытия больших пролетов без промежуточных опор - до 30 м;
  • Сохранение тепла – ферма не нуждается в том, чтобы находиться в теплой части помещения, ее можно вывести наружу, и уложить теплоизоляцию только по нижнему поясу фермы, а не по скату крыши, как в металлических фермах;
  • Окончательная цена за каркас крыши известна перед ее реализацией;
  • Качественные материалы для производства ферм – уверенность в надежности конструкции;
  • Сборка каркаса проста, потому выполняется очень быстро. Сложные объекты собираются квалифицированным монтажником, а для самостоятельной сборки возможны небольшие и простые крыши;
  • Деревянные стропильные фермы в системе Mitek позволяют накрывать почти все объекты, к примеру частные дома, навесы, многоквартирные дома, спортивные площадки, манежи для верховой езды, склады, сельскохозяйственные объекты и другие большие, просторные помещения.



Лицензия от Mitek

Лицензионное программное обеспечение. Проектировщики Прагма выполняют расчеты и конструирование в последней версии программного обеспечения, а именно в Pamir, которая вышла в 2017году. Проектировщики ежегодно повышают квалификацию и получают сертификат Mitek на проектирование конструкций.

Сертифицированные пластины. Пластины из запатентованного сплава и с заданными характеристиками являются залогом надежных соединений, потому важно использовать пластину, которая заложена в расчете при проектировании. Проверить подлинность легко: на каждой пластине нанесена гравировка с маркировкой. Прилагаем фото, чтобы добавить ясности:

Пластины mitek T-150 Пластины Mitek M-14 Пластины Mitek FSP-14

Оборудование Mitek. В производстве деревянных ферм по технологии Mitek, Прагма использует систему магнитных столов и гидравлические С-прессы (50т и 30т) для опрессовки пластин.



Вышеперечисленные элементы подтверждают, что Прагма является официальным пользователем технологии Mitek, что легко можно проверить на официальном сайте mitek.ua.
