Применение деревянных ферм Mitek для жилых зданий.
В данном материале мы вкратце расскажем, где и зачем применяют деревянные фермы при строительстве жилого дома.
Крыша

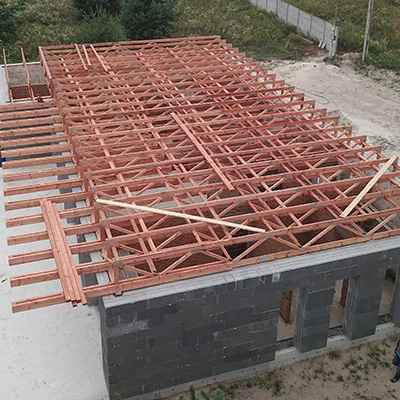

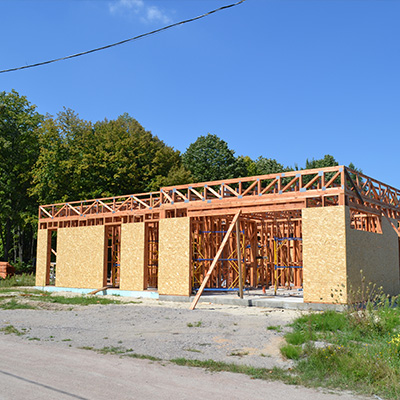

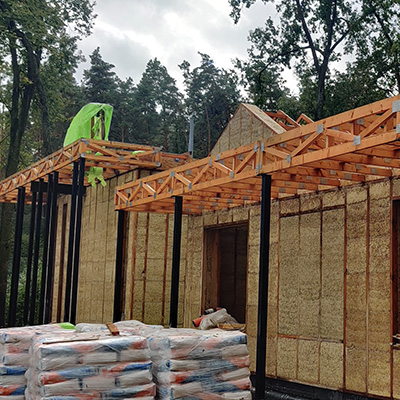

Самый распространённый вариант – это деревянная стропильная система. То есть конструкция крыши, которая будет собираться из готовых стропильных ферм (подробнее прочесть об этой конструкции можно здесь). ). Это может быть не только скатная или плоская крыша, но и любой архитектурный каприз.
В отличие от обычных стропил, фермы Mitek — более технологичный продукт. Геометрически выверенная конструкция создаст ровные плоскости для будущей крыши. Кроме покрытия, к фермам удобно крепить подшивку потолка, так как нижний пояс ферм являет собой потолочное перекрытие, и также удобно класть утеплитель в пространство между фермами (не принципиально в плоскости верхнего или нижнего пояса).

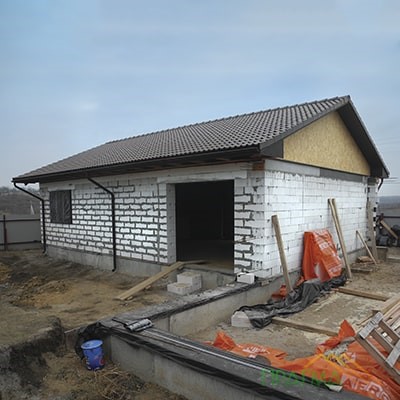

В данной фотоподборке показана простая двухскатная крыша, которая хорошо смотрится за счет больших свесов и красивой черепицы на идеально ровных скатах.
Крыша с чердаком.

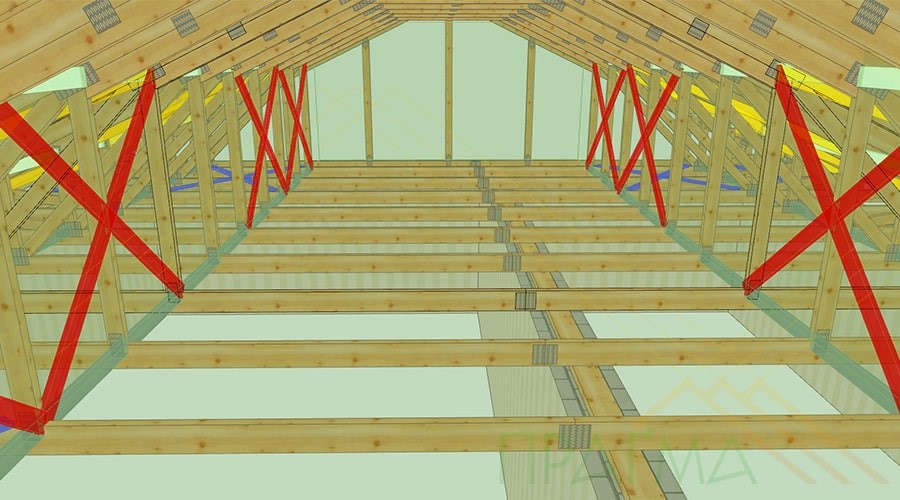

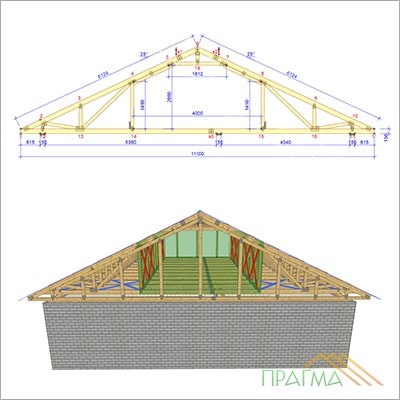

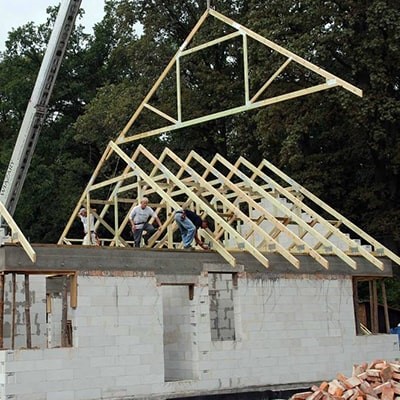

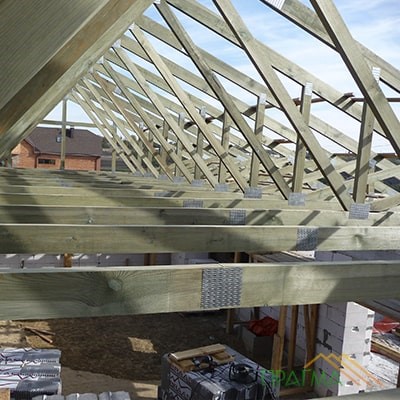

Практически в любую крышу можно вписать чердак, а с конструкциями Mitek, можно запроектировать полноценное помещение для хранения, сразу с лагами для пола и с решеткой для устройства стен. Такой чердак будет удобно обшить прямо по конструкциям, поскольку обшивку можно крепить непосредственно к дереву. Сам тип фермы в этом случае называется «чердачным». На фото показан принцип его устройства: это цельная конструкция, в которой есть «рамка» для будущего помещения. Отличие чердачной фермы от фермы для мансарды обычно заключается в высоте до потолка. Чердак не обязательно делать полноразмерным. Для хранения вещей может быть достаточно высоты 1,7м. Ниже на фото модель из программного комплекса Pamir. Чердак, вид изнутри. Красными и синими крестами обозначены пространственные связи – обязательный элемент устойчивой крыши.
Крыша с мансардой
По принципу устройства, мансардная ферма может быть двух типов: с междуэтажным перекрытием и с опиранием на аттиковую стену.

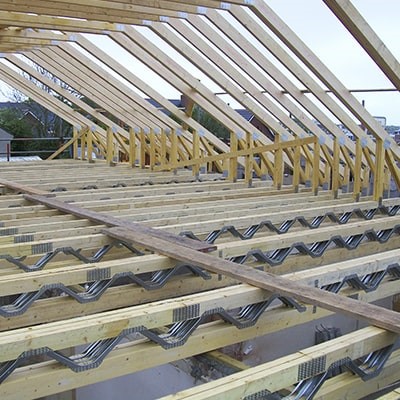

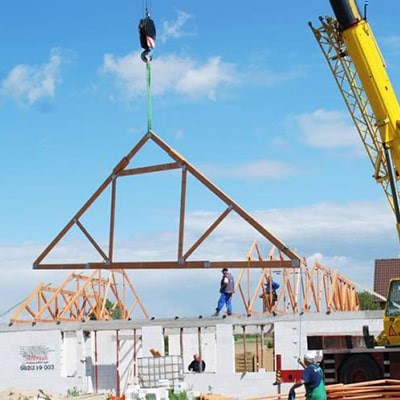

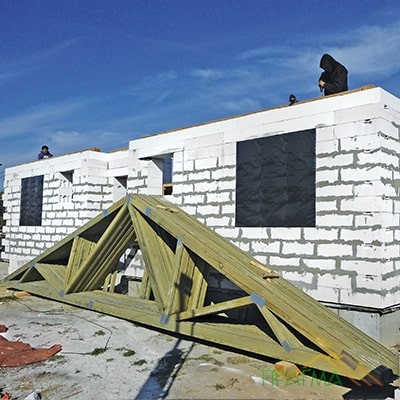

Первая похожа на чердачную ферму, но проектируется с учетом нагрузок для жилого помещения. В ней есть перекрытие из нижнего пояса фермы. При чём нижний пояс в зависимости от величины пролёта может быть трёх видов: просто из доски (балки), в виде параллельно-поясной фермы с деревянными раскосами или в виде фермы на posi-элементах. О том, что такое posi-фермы, можно почитать здесь.

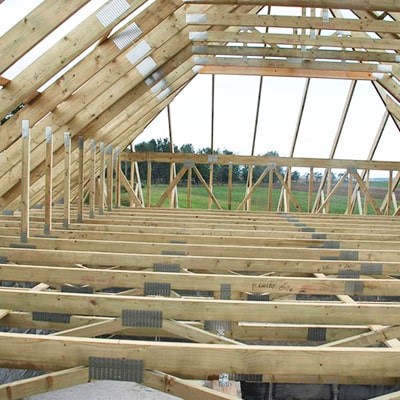

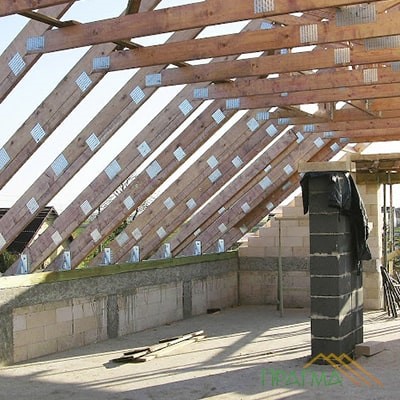

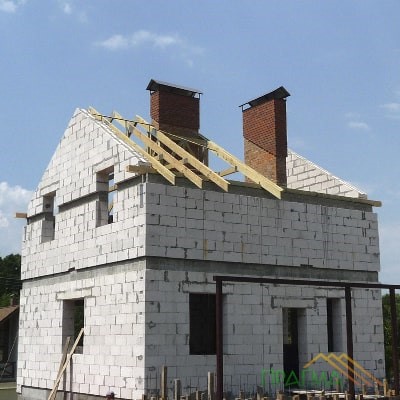

Ферма, которая опирается на аттиковую стену, используется при наличии железобетонного перекрытия, которое примет на себя распорную нагрузку. Примеры таких ферм смотрите ниже на фото:

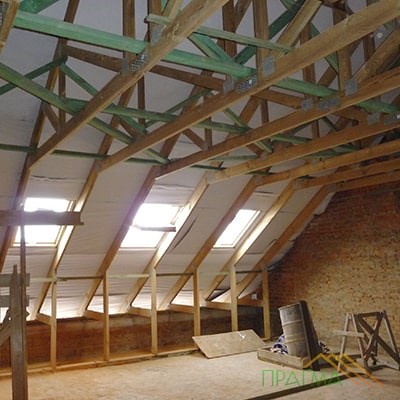

Также при проектировании мансарды сразу делают ячейки под мансардные окна, дымоход, вентканалы и под лестницу.
