Застосування дерев'яних ферм Mitek для житлових будівель.
У цьому матеріалі ми коротко розповімо, де і навіщо застосовують дерев’яні ферми при будівництві житлового будинку.
Дах
Найпоширеніший варіант – це дерев’яна кроквяна система. Тобто конструкція даху, яка буде збиратися з готових кроквяних ферм (докладніше прочитати про цю конструкції можна тут). Це може бути не тільки скатна або плоский дах, а й будь-який архітектурний каприз.
На відміну від звичайних крокв, ферми Mitek – більш технологічний продукт. Геометрично вивірена конструкція створить рівні площини для майбутнього даху. Крім покриття, до ферм зручно кріпити підшивку стелі, оскільки нижній пояс ферм виконує роль стельового перекриття (конструкції стелі), і також зручно стелити утеплювач в проміжки між фермами (при цьому не має значення в площині верхнього чи нижнього пояса).

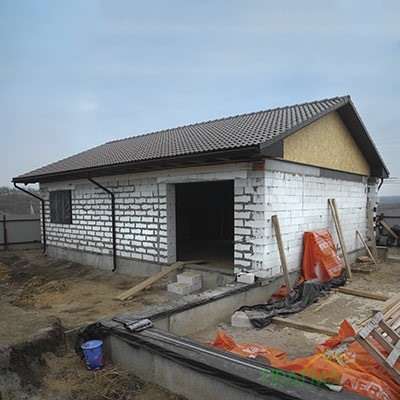

У фотодобірці показаний простий двосхилий дах, який добре виглядає за рахунок великих карнізних звисів і красивої черепиці на ідеально рівних схилах.
Дах з горищем.

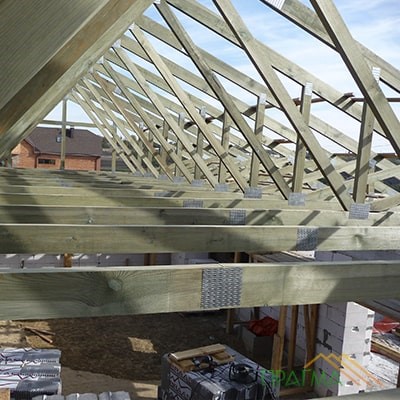

Майже в будь-який дах можна вписати горище, а з конструкціями Mitek, можна запроектувати повноцінне приміщення для зберігання, одразу з лагами для підлоги, і з решіткою для влаштування стін. Таке горище буде зручно обшити прямо по конструкціях, оскільки обшивку можна кріпити безпосередньо до дерева.

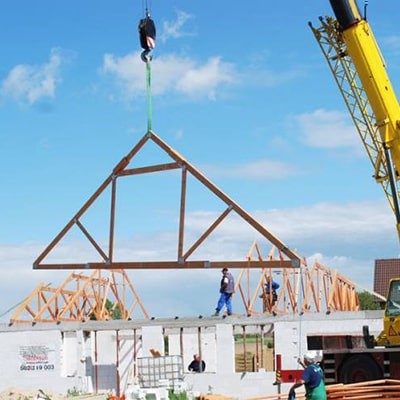

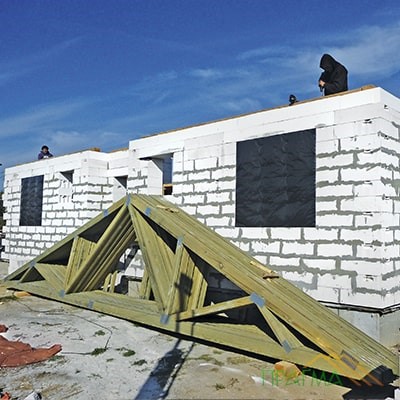

Сам тип ферми в цьому випадку називається «горищним». На фото показаний принцип його влаштування: це цілісна конструкція, в якій є «рамка» для майбутнього приміщення. Різниця між горищною фермою та фермою для мансарди зазвичай полягає у висоті до стелі. Горище не обов’язково робити повнорозмірним. Для зберігання речей може бути достатньо висоти 1,7 м.

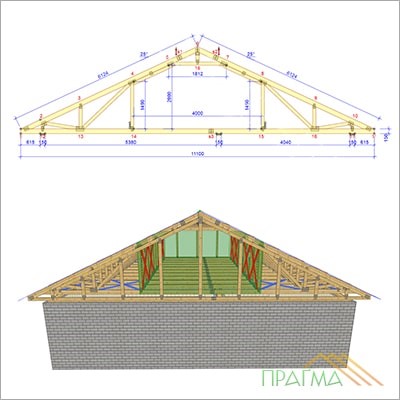

Нижче на фото модель з програмного комплексу Pamir. Горище, вид зсередини. Червоними і синіми хрестами позначені просторові зв’язки – обов’язковий елемент стійкого даху.

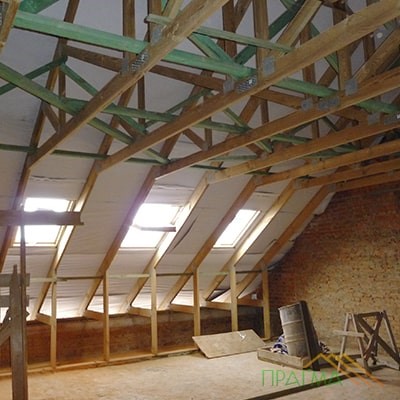

Дах з мансардою
За принципом влаштування, мансардна ферма може бути двох типів: з міжповерховим перекриттям і з опиранням на аттикову стіну.
Перша схожа на горищні ферми, але проектується з урахуванням навантажень для житлового приміщення. За допомогою її нижнього пояса утворюють міжповерхове перекриття будинку. При чому нижній пояс в залежності від величини прольоту може бути трьох видів: просто з дошки (балки), у вигляді паралельно-поясної ферми з дерев’яними розкосами або у вигляді ферми на posi-елементах. Про те, що таке posi-ферми, можна почитати тут.

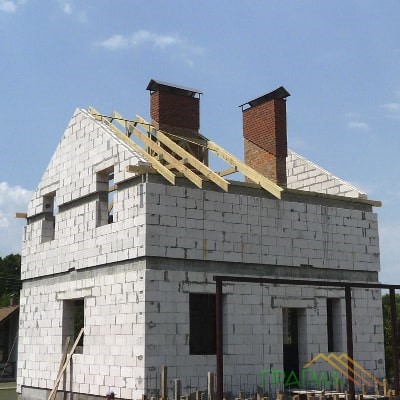

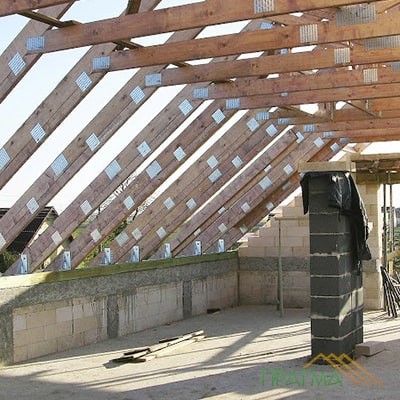

Ферма, яка опирається на аттикову стіну, використовується при наявності залізобетонного перекриття, яке прийме на себе розпірне навантаження. Приклади таких ферм дивіться нижче на фото:
Також при проектуванні мансарди одразу роблять комірки під мансардні вікна, димар, вентканали і під сходи.

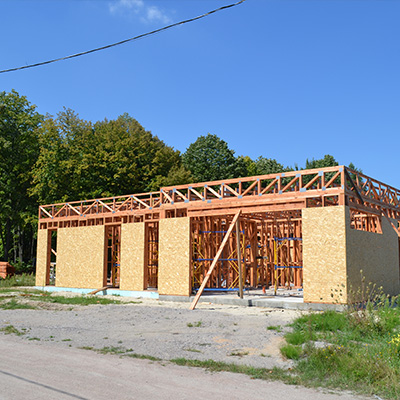

Плоский дах

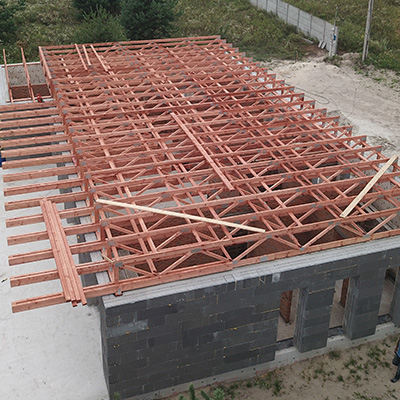

У такому типі покрівлі використовують ферми, які виглядають як паралельно-поясні. Вони мають мінімально-допустимий ухил для організації внутрішнього водостоку, а саму конструкцію зазвичай ховають за високим парапетом або за фасадним оздобленням.

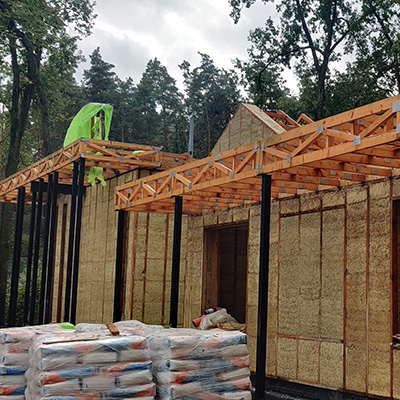

Міжповерхове перекриття
Ферми Mitek також застосовують в якості міжповерхових перекриттів. Детально про це можна прочитати в статті присвяченій паралельно-поясним фермам.
